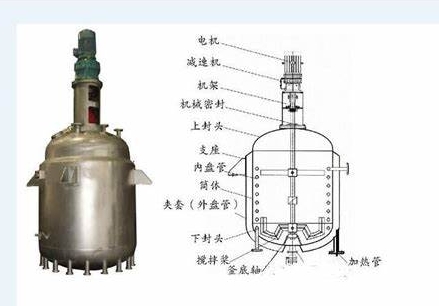

液氮反應釜實現自動控溫供液是一個典型的閉環控制系統，結合了溫度傳感、智能控制算法、執行機構和液氮供應系統。其核心原理和關鍵組件如下：
-
溫度傳感（反饋）：
-
傳感器類型：通常使用高精度、適用于超低溫環境的溫度傳感器，如鉑電阻溫度計（Pt100 或
Pt1000）或特殊的熱電偶（如T型）。這些傳感器需要能在 -196°C 至目標反應溫度范圍內穩定工作。
-
安裝位置：傳感器直接插入反應釜內，浸沒在反應物料中（或非常靠近物料的位置），以實時、準確地測量物料的實際溫度。
-
作用：將釜內溫度這個物理量轉化為電信號（電阻值或電壓），傳送給控制器。
-
控制器（大腦）：
-
核心功能：接收來自溫度傳感器的信號，與用戶設定的目標溫度值進行比較，計算出當前溫度與設定值之間的偏差。
-
控制算法：常用的是PID控制算法（比例-積分-微分）。
-
比例
(P)：根據當前偏差大小成比例地輸出控制信號。偏差越大，輸出越強（閥門開度越大/開啟時間越長）。
-
積分
(I)：累積歷史偏差。用于消除靜態誤差（如長時間穩定在比設定值略高/低一點的情況）。
-
微分
(D)：預測未來偏差趨勢（根據偏差變化速率）。當溫度快速變化時，提前施加反向控制力，防止過沖或振蕩。
-
輸出信號：控制器根據PID計算結果，輸出一個控制信號（通常是4-20mA電流信號或0-10V電壓信號，或PWM信號）給執行機構（電磁閥）。
-
執行機構（執行者） - 電磁閥：
-
液氮供應系統（能量源）：
-
來源：通常來自大型的杜瓦罐（液氮儲罐）或液氮儲槽。
-
壓力：需要一定的壓力將液氮輸送到反應釜。可以通過：
-
自增壓杜瓦罐：罐體本身帶有增壓裝置（如蒸發器加熱盤管），利用少量液氮氣化產生的壓力將液體壓出。
-
外部增壓系統：使用壓縮氮氣瓶或空壓機對杜瓦罐頂部空間加壓。
-
液氮泵：直接泵送液氮（較少見，用于需要高壓或大流量的場合）。
-
輸送管路：使用專用的真空絕熱管（如VJ管）或高質量絕熱軟管，盡量減少液氮在輸送過程中的氣化損失和環境吸熱。
-
液氮引入方式：
-
直接注入釜內：液氮通過噴嘴直接噴入反應物料上方空間或液面下。冷卻速度快，效率高，但可能引起物料局部過冷或飛濺。需要良好的攪拌確保溫度均勻。
-
夾套/盤管冷卻：液氮通入反應釜外部的夾套或內置的盤管中，通過釜壁間接冷卻物料。溫度控制更平穩，對物料擾動小，適合對溫度均勻性要求高或物料對劇烈冷卻敏感的情況。冷卻速度相對直接注入慢一些。
-
組合方式：有時會結合使用，例如用夾套維持基礎低溫，用直接注入進行快速降溫或應對強放熱反應。
-
輔助系統：
-
攪拌系統：至關重要！確保釜內物料溫度均勻，傳感器能準確反映整體溫度，避免局部過熱或過冷。尤其在直接注入液氮時，強力攪拌是溫度均勻的關鍵。
-
排氣系統：液氮氣化產生的大量氮氣必須安全排出，防止釜內壓力過高。通常通過泄壓閥或專用排氣管道排到室外安全區域（注意氮氣聚集可能導致窒息風險）。
-
液位監測/保護
(可選但推薦)：監測液氮杜瓦罐的液位，在液位過低時報警或停止供液，防止空罐運行。
-
安全聯鎖：超溫、超壓、攪拌故障等異常情況下的自動保護措施（如緊急關閉液氮閥、啟動加熱或報警）。
-
時刻感知溫度（溫度計）：
-
對比目標溫度（大腦 - 控制器）：
-
智能決策（控制算法 - PID 核心）：
-
指揮“水龍頭”（執行命令 - 閥門）：
-
精準供“冷”（液氮供應）：
-
效果反饋與持續調節（閉環）：
-
液氮進來后開始吸收熱量，釜內溫度開始下降（或停止上升）。
-
溫度計立刻感知到這個變化，把新的溫度信號報告給控制器。
-
控制器再次比較新溫度和目標值，計算新的偏差，做出新的決策，調整閥門開度。
-
這個過程每秒都在發生很多次，形成一個“感知-比較-決策-執行-再感知”的閉環循環。就像管家時刻盯著溫度計，根據讀數微調水龍頭，讓溫度穩穩地停在設定的目標值上。
關鍵幫手：
-
強力攪拌器： 就像用勺子攪湯，讓整個反應釜里的溫度保持一致，避免局部過冷或過熱，確保溫度計測到的是真實平均溫度。
-
安全排氣： 液氮變成的大量氮氣必須安全排走，防止釜內壓力過高。
-
安全保護： 系統還有“保險絲”，比如溫度過高、壓力太大、攪拌停了或者液氮罐快空了，會自動報警或關閉液氮閥，保證安全。
總結：
液氮反應釜的自動控溫供液，就像一個配備了超靈敏溫度計、聰明大腦（控制器）和可控水龍頭（電磁閥）的智能管家。它通過持續監測溫度、與目標對比、智能計算需要的冷量、精確控制液氮流量（開關或比例調節），并不斷循環這個過程，終把反應溫度牢牢地穩定在你設定的目標值上。強力攪拌和安全措施是這個系統可靠、均勻、安全運行的關鍵幫手。
